AuDXPro – przesiewowe badanie słuchu OAE

17 października 2016

Otoemisja akustyczna jest zjawiskiem polegającym na generowaniu cichego sygnału akustycznego, który powstaje w ślimaku na skutek ruchów komórek słuchowych zewnętrznych. Zjawisko to można zaobserwować u prawie 100% prawidłowo słyszących ludzi (z wyjątkiem osób z problemami neurologicznymi, u których można zarejestrować OAE, natomiast występuje brak ABR). Wysoka korelacja pomiędzy prawidłowo pracującym zmysłem słuchu a OAE została wykorzystana do budowy nieinwazyjnego testu oceniającego słuch. Wyróżnia się dwa typy otoemisji akustycznej – otoemisję spontaniczną oraz wywołaną. Tylko dla wywołanej korelacja z prawidłowym słyszeniem jest wysoka, więc tylko wywołana jest wykorzystywana do zastosowań klinicznych. Istnieją dwie metodologie wywoływania OAE – pierwsza to stymulacja ucha przy pomocy trzasku, a druga – przy pomocy pary czystych tonów o określonym (najczęściej 65 – 55 dB lub 65 – 65 dB) natężeniu.

Cechy szczególne:

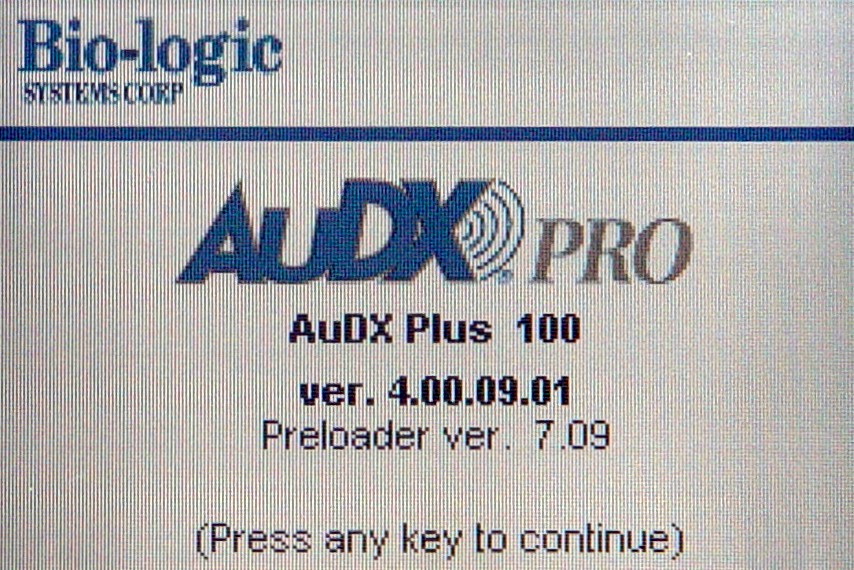

Przenośny aparat umożliwiający diagnostykę słuchu u pacjentów w każdym wieku, wyposażony w kolorowy ekran LCD oraz przyjazne użytkownikowi oprogramowanie.

platforma DSP Analog Devices
system czasu rzeczywistego

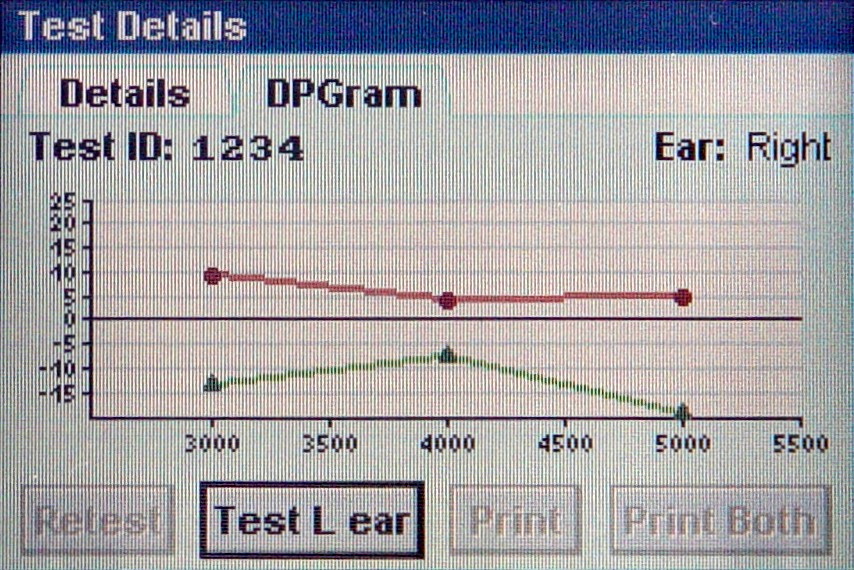

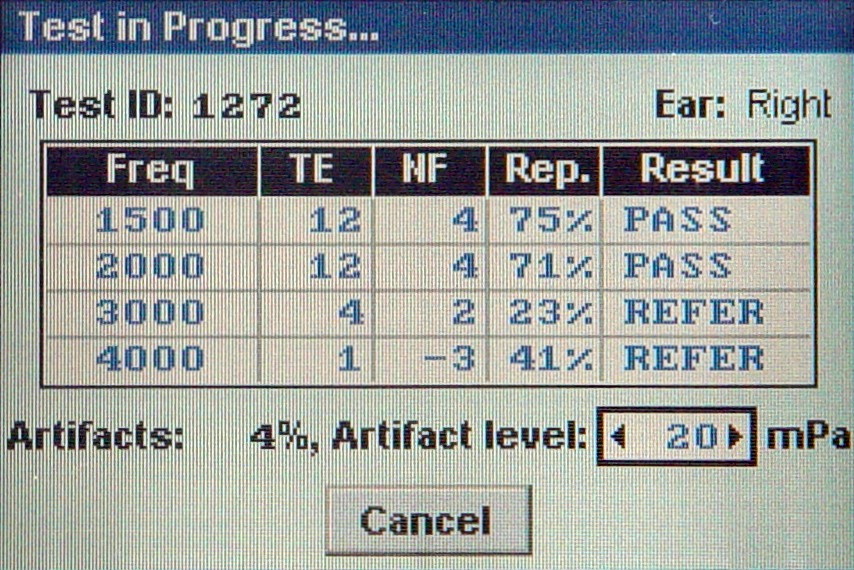

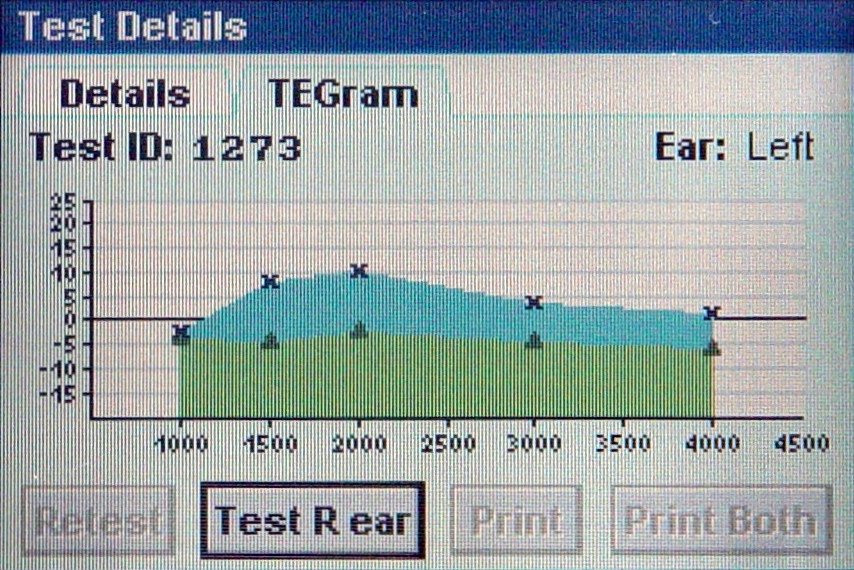

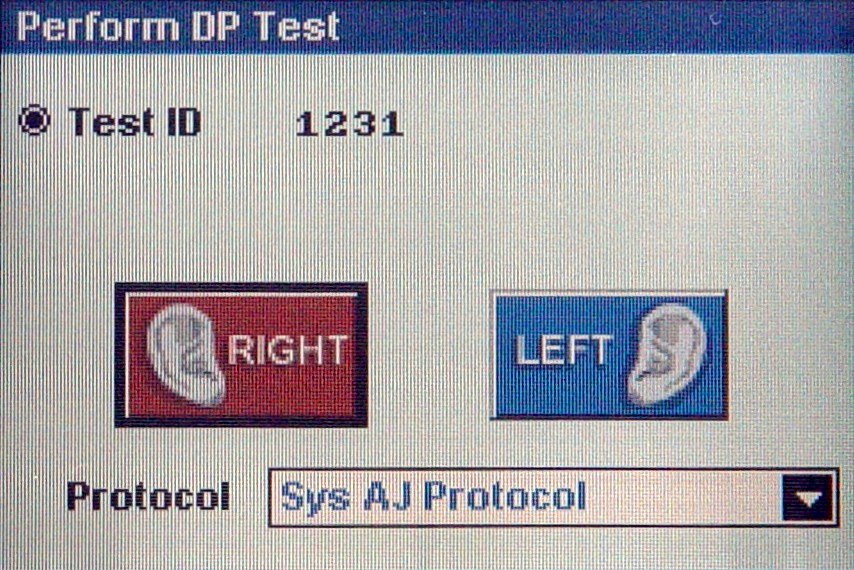

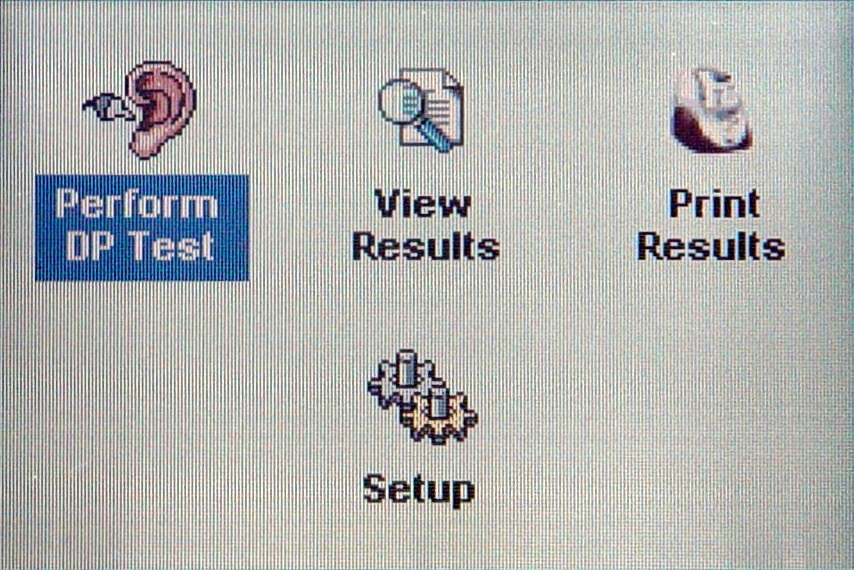

graficzny interfejs użytkownika – duży, kolorowy ekran LCD umożliwiający sterowanie urządzeniem oraz graficzną prezentację danych
możliwość przełączania pomiędzy dwoma typami badań oraz manipulacji protokołami badania
generowanie stymulacji i zbieranie sygnałów akustycznych z ucha
szybki i pewny wynik – tylko 10 sekund potrzebne na przeprowadzenie testu
obiektywne badanie – brak interakcji z pacjentem
automatyzacja badania – brak konieczności interpretacji wyników
drukowanie wyników testu na naklejkach termicznych przy użyciu drukarki graficznej
różnorodne media komunikacyjne (USB, IrDA, RS232).

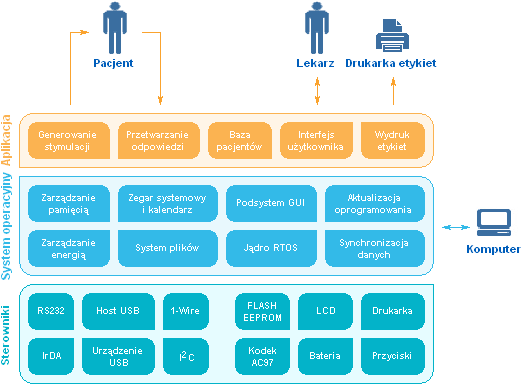

Warstwa aplikacji

generowanie stymulacji – budowanie oraz generowanie stymulacji akustycznej
przetwarzanie odpowiedzi – kolekcjonowanie, przetwarzanie oraz analiza odpowiedzi ucha
baza pacjentów – zarządzanie bazą zleceń oraz wyników testów pacjentów
interfejs użytkownika – obsługa interfejsu graficznego oraz graficzna prezentacja danych
wydruk etykiet – wydruk naklejanych etykiet z wynikami przeprowadzonego testu.

Warstwa systemu operacyjnego

jądro RTOS – dedykowany system czasu rzeczywistego stworzony na potrzeby specyficznych wymogów testu
zarządzanie pamięcią – zarządzanie rezerwacją pamięci i dostępem do danych oraz obsługa stronicowania pamięci programu
zarządzanie energią – zarządzanie zużyciem energii elektrycznej oraz procesem ładowania baterii
system plików – zarządzanie plikami przechowywanymi na potrzeby interfejsu graficznego
podsystem GUI – biblioteka implementująca elementy interfejsu graficznego (okna, pola tekstowe, listy wyboru, przyciski, etc.) dedykowane dla wyświetlacza graficznego LCD
aktualizacja oprogramowania – obsługa aktualizacji F/Wu urządzenia oraz zarządzanie plikami konfiguracyjnymi
synchronizacja danych – pobieranie zleceń wykonania testów oraz odsyłanie uzyskanych wyników do aplikacji PC
zegar systemowy i kalendarz – obsługa zegara systemowego i kalendarza

Warstwa sterowników

host USB, Urządzenie USB, RS232, IrDA, 1-Wire, I2C – grupa sterowników obsługujących magistrale komunikacyjne i interfejsy używane do komunikacji z innymi urządzeniami
Flash, EEPROM – sterownik dostępu do pamięci zewnętrznej: Flash, EEPROM
LCD – obsługa graficznego wyświetlacza LCD
drukarka – stos sterowników różnych termicznych drukarek graficznych
kodek AC97 – sterownik sprzętowego konwertera analogowo-cyfrowego i cyfrowo-analogowego
bateria – sterownik kontrolera baterii
przyciski – obsługa przycisków znajdujących się na obudowie urządzenia.
